Dans le domaine de l’éclairage LED extérieur — et plus précisément de l’éclairage public et urbain — les sockets dits NEMA et Zhaga représentent un élément essentiel pour le contrôle de l’éclairage et la communication entre l’environnement, les drivers et les modules LED. Les connecteurs NEMA et Zhaga offrent la possibilité de préparer les luminaires existants aux technologies futures. Ce processus de standardisation permet de modifier spécifiquement l’unité de contrôle sans avoir à remplacer l’ensemble du luminaire LED.
Quelles sont les différences et les caractéristiques spécifiques des deux sockets ?
Contenu :
1. Socket NEMA : définition et description générale
2. Sockets NEMA LCE
3. Norme Zhaga Book 18 sur le marché européen des luminaires LED
4. Sockets Zhaga LCE
5. Sockets Zhaga vs NEMA
6. Spécifications
6.1 NEMA SOCKET
6.2 ZHAGA SOCKET
Socket NEMA : définition et description générale
NEMA signifie National Electrical Manufacturers Association, une association américaine qui fournit une norme largement adoptée sur le marché du continent américain (moins en Europe), couvrant les équipements électriques et garantissant sécurité, efficacité et compatibilité. Ce concept inclut également la standardisation des connecteurs dans les systèmes d’éclairage. Le socket NEMA généralement mentionné comprend les versions 3 broches, 5 broches et 7 broches. Ce sont des interfaces pour l’installation de contrôleurs d’éclairage qui communiquent principalement via la technologie RF Mesh et sont alimentés en courant alternatif et haute tension. Les bornes 5 broches et 7 broches peuvent être connectées au contrôle de gradation 0–10 V, PWM ou DALI.
En 1979, la norme ANSI C136.10 pour le contrôle de l’éclairage dans les systèmes publics et privés a été introduite pour la première fois. En 2013, NEMA a ajouté une nouvelle norme, ANSI C136.41, dont l’interface physique inclut quatre nouvelles broches basse tension pour le contrôle de la gradation, en ligne avec les systèmes de contrôle modernes.
Sockets NEMA LCE

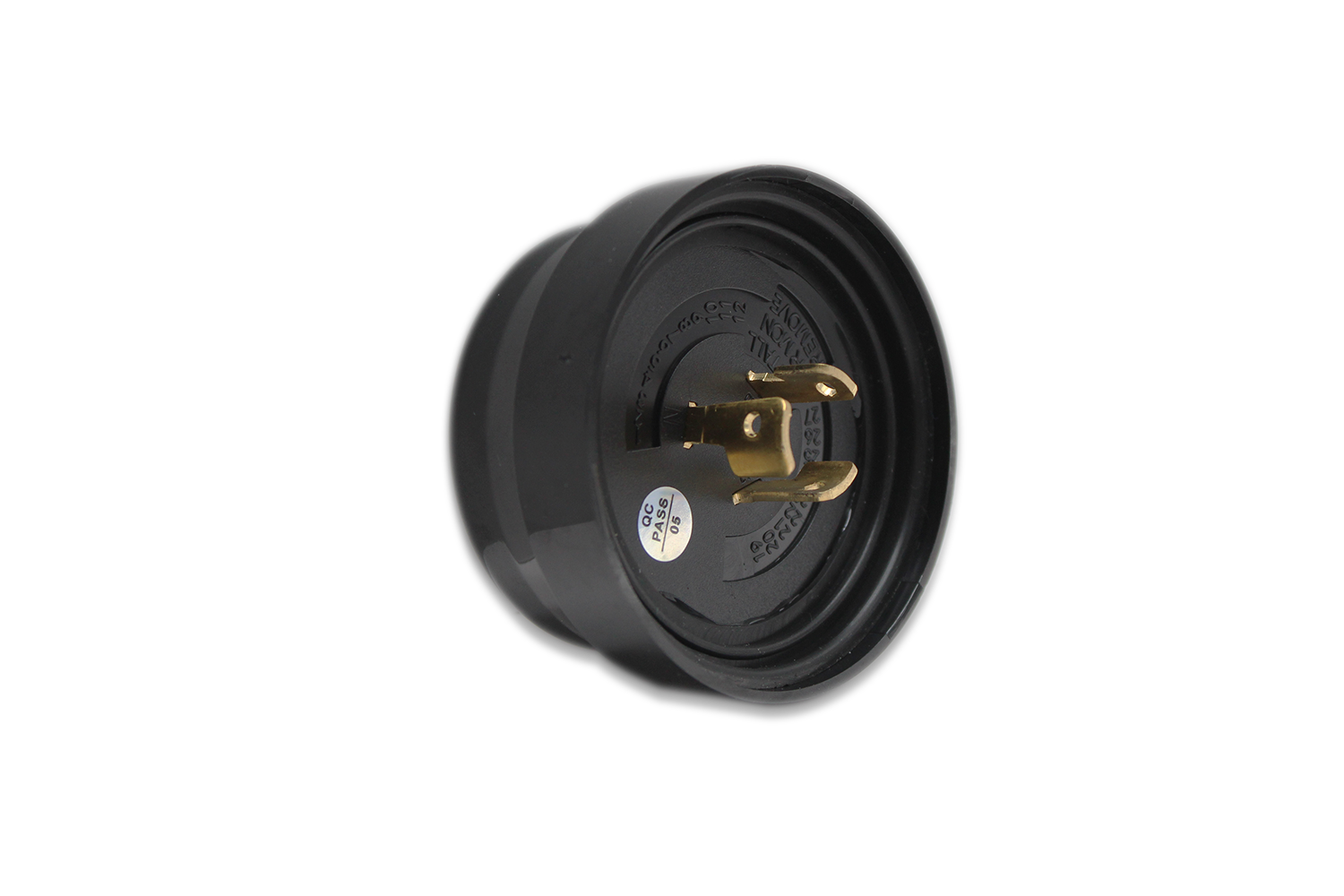

Les sockets NEMA de LCE sont fabriqués par notre partenaire Universal Science et sont disponibles en versions à sept broches conformes à la norme ANSI C136.41, offrant des connexions électromécaniques fiables. Le socket NEMA est fourni avec des câbles pré-câblés et peut être fixé par vis après que l’installateur ait choisi la meilleure orientation. De cette manière, la connexion des luminaires LED aux circuits externes devient simple, pratique et rapide.
Le socket NEMA est combiné avec un shorting cap, un capuchon qui agit comme dispositif de protection pour l’interface NEMA et est conforme aux normes UL773 et ANSI C136.41. Équipé d’une connexion à verrouillage par rotation, il peut être tourné et verrouillé pour s’adapter aux rues, grandes surfaces et nombreux contrôleurs d’éclairage. Le shorting cap (sans système de contrôle) est le plus courant sur le marché et peut être configuré pour maintenir le luminaire LED allumé en permanence et, si nécessaire, être remplacé par l’un des nombreux contrôleurs disponibles sous cette norme. Enfin, le socket NEMA présente une grande capacité de courant et une large plage de tension d’application, et est largement utilisé dans les réseaux électriques standards dans le monde entier.
Norme Zhaga Book 18 sur le marché européen des luminaires LED
En Europe, dans le secteur de l’éclairage LED, la norme de référence du marché est le consortium Zhaga, fondé en 2010 dans le but de standardiser les spécifications d’interface entre les luminaires LED et les sources lumineuses, y compris les modules LED. Le consortium Zhaga vise à assurer l’interchangeabilité entre les produits de différents fabricants, offrant aux fabricants d’éclairage une large gamme de solutions de sources lumineuses meilleures et plus efficaces, réduisant ainsi les coûts et les délais de développement.

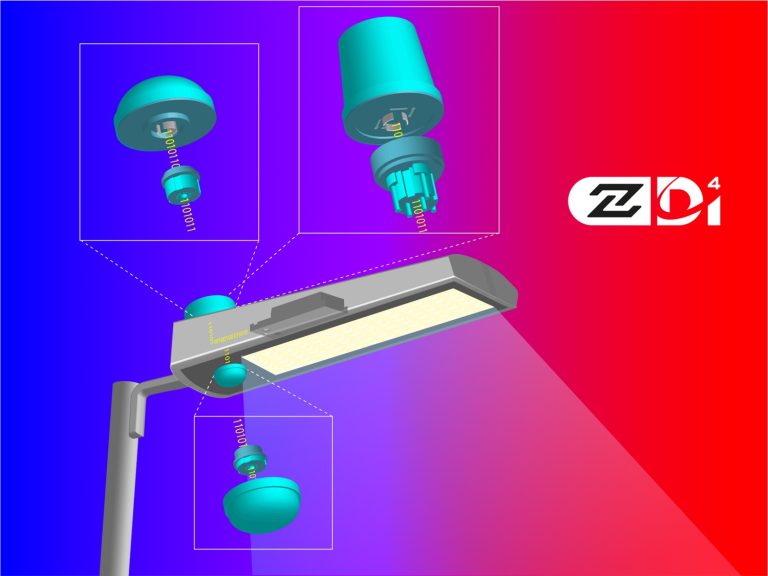

La norme Zhaga inclut les modules LED, les alimentations LED, les capteurs et les modules de contrôle. En 2019, le consortium Zhaga a élargi son champ d’action avec le lancement de Zhaga Book 18, créant un système interopérable pour les luminaires extérieurs et les modules de détection et de communication. L’objectif est, une fois encore, de créer un écosystème de produits interchangeables qui — contrairement à la norme ANSI — repose sur quatre broches basse tension et une alimentation en courant continu. Cette interface standard est conçue pour les capteurs qui mettent en œuvre le contrôle de l’éclairage, tout en tenant compte des capteurs utilisés dans les villes intelligentes. L’interface d’installation du contrôleur d’éclairage adopte une alimentation auxiliaire en courant continu et basse tension et est compatible avec les protocoles de communication DALI-2.0. Largement adoptée en Europe, cette norme est destinée à dominer le marché européen du contrôle de l’éclairage.
Sockets Zhaga LCE
Nos sockets ZHAGA sont fabriqués en Italie par notre partenaire Universal Science, respectent les exigences de l’interface standard Zhaga Book 18 (Z-LEX-R, Z-LEX-C) et ont obtenu les certifications nécessaires pour le développement et l’installation d’éclairage public, commercial et résidentiel.
Compacts, permettant une plus grande flexibilité dans la conception des luminaires, les supports Zhaga offrent un niveau d’étanchéité supérieur (IP66) sans vis de montage. Il s’agit d’une solution évolutive permettant l’utilisation de photocellules Ø40 mm et Ø80 mm LEX-M dans un système centralisé utilisant la même interface de connexion.
Le socket Zhaga permet également un montage flexible — vers le haut, vers le bas ou latéralement. Enfin, un avantage très important est le joint unique intégré qui scelle à la fois le luminaire et le module, réduisant le temps et le coût d’installation.

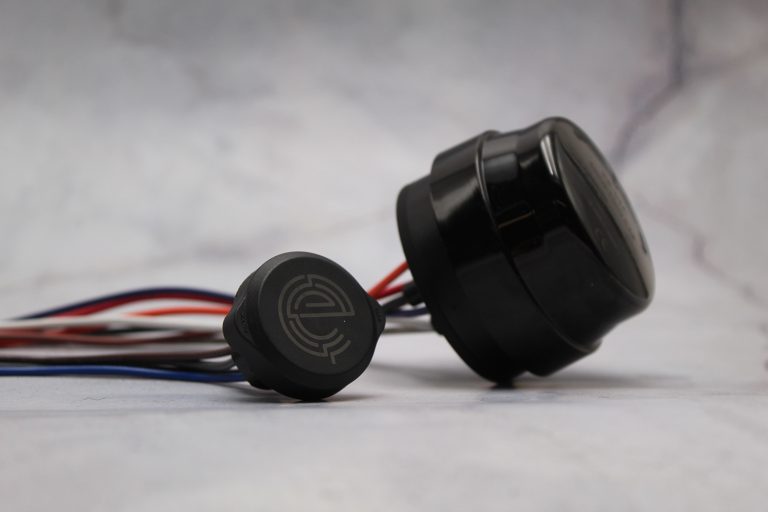

Sockets Zhaga vs NEMA
Les connecteurs NEMA et Zhaga fournissent des interfaces pour le contrôle intelligent de l’éclairage extérieur. Ce sont deux normes différentes, mais avec le même objectif : servir l’industrie et permettre le contrôle intelligent des luminaires LED.
Pour les connecteurs NEMA, le principal avantage réside dans le fait que des millions de luminaires LED sont déjà historiquement équipés de cette technologie. Le socket NEMA permet donc d’ajouter n’importe quel module de contrôle au luminaire. De nombreuses applications liées aux villes intelligentes peuvent être mises en œuvre avec une grande flexibilité, y compris celles nécessitant une puissance plus élevée et donc une connexion au réseau électrique.
Quant aux connecteurs Zhaga, leur coût est plus faible car ils sont compacts, avec seulement quatre connexions, et sont alimentés par la sortie auxiliaire du driver intégré du luminaire LED. De plus, les sockets Zhaga ne gèrent que des signaux basse tension et faible puissance, généralement 24 V à 3 W (avec un pic de 10 W), adaptés aux capteurs à faible consommation.
